一 、 刀柄裝夾過深
如上圖箭頭所示位置,
裝夾已超過標識線K的位置
已到柄部與弧位交接位置這樣裝夾為過深。
刀具裝夾過深對刀具的使用影響。
1:刀具容易產生排屑困難
2:容易產生因排屑不出而導致刀具阻力增大及
重復摩擦加溫,造成斷刀現象。
3:容易引起刀具偏擺振動,輕則造成工件形態
尺寸變大,重則出現斷刀現象。
4:由于刀具偏擺,動平衡差,而導致工件出現
易爆邊或起線的現象。
二、裝夾過淺
如上圖,箭頭所示位置,裝夾位置距標識線
“K”太遠,更甚的個別只夾在刀柄的中間位
置或三分之一位置上,這樣裝夾為過淺。
裝夾過淺的影響:
1:過淺時刀具容易產生偏擺和抖動現象
2:對加工的工件形位尺寸偏差過大
3:由于刀具產生偏擺振動,出現偏擺脫離物
理現象,同心度偏離,這樣會造成刀具在
高速切削時,產生同心偏擺,而造成刀具
輕則崩尖,重則斷刀現象
4:由于刀具偏擺,動平衡差,而導致加工工
件出現爆邊或起線的現象。

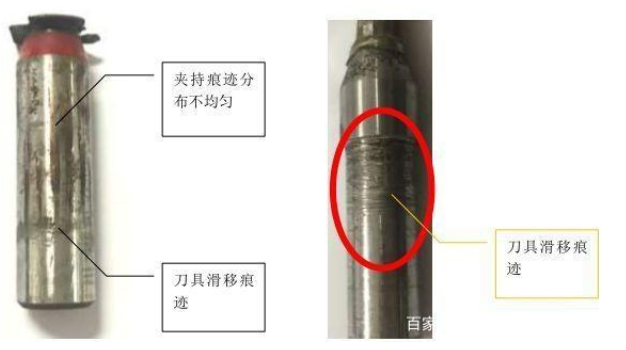

三、 柄部夾足點不均勻,夾痕嚴重,出現滑移現象
如上圖所示,均與夾頭精度有關系
刀柄整個圓周夾持位置上,
夾痕深淺不一,再有就是
夾痕比較嚴重的現象。
出現夾足點不均勻因素有:
1:夾頭精度差,有磨損不圓,內孔有錐度等現象造成
2:裝夾刀具時,夾頭夾套里面有不干凈的東西,沒有吹干凈造成的。
3:夾痕嚴重與上述的 1、2 兩點也有直接關系。
柄部夾足點不均勻?qū)Φ毒咭鸬挠绊懀?/span>
1:容易產生刀具偏擺,動平衡差
2:有這樣的現象會導致刀具柄部不能提供足夠的夾持力,而造成刀具
飛脫振動,甚至出現扭斷刀柄的現象
3:容易引起刀具在高速切削時,產生刀具偏擺振動,造成產品工件形位 尺寸變大,工件形態失真,更甚的容易出現爆邊或起線,更嚴重的出 現刃口崩角或斷刀現象
四 、夾頭 、夾套里面的
如圖所示:夾頭、夾套里面積滿粉塵影響
實例,如上圖所示:
下面圖片是三刃開料刀(T007)
6×22 開一張 E0 級刨花板,在夾頭
內收集到的砂粒,可想而知我們的刀
工作時面對的惡劣情況,因此客戶在
每次加工寫成一張板后,必需清潔夾
頭,而且必須澈底。
預防及糾正措施
及時檢查夾頭夾套或及時更換夾頭。
標準 裝夾 方式:刀柄的位置在標識線“K”的位置上。
